Test MOREDETOUR0812

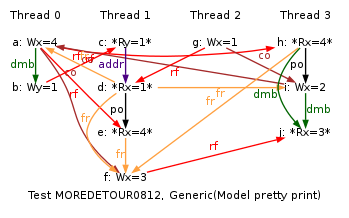

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=1 ; x=1"

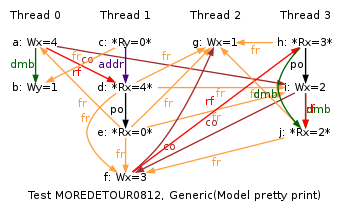

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=0 ; 3:R2=2 ; x=1"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=0 ; 3:R0=3 ; 3:R2=2 ; x=1"

Executions for behaviour: "1:R0=1 ; 1:R2=0 ; 1:R3=0 ; 3:R0=4 ; 3:R2=2 ; x=1"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=0 ; 3:R0=4 ; 3:R2=2 ; x=1"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=0 ; 3:R0=4 ; 3:R2=2 ; x=1"

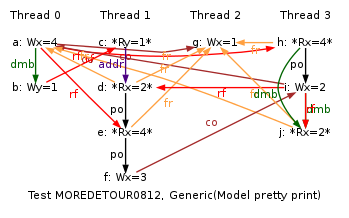

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=2 ; x=1"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=2 ; x=1"

Executions for behaviour: "1:R0=1 ; 1:R2=0 ; 1:R3=0 ; 3:R0=4 ; 3:R2=3 ; x=1"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=0 ; 3:R0=4 ; 3:R2=3 ; x=1"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=0 ; 3:R0=4 ; 3:R2=3 ; x=1"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=3 ; x=1"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=3 ; x=1"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=0 ; 3:R2=2 ; x=2"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=1 ; 3:R2=2 ; x=2"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=3 ; 3:R2=2 ; x=2"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=4 ; 3:R2=2 ; x=2"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=2 ; 3:R0=0 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=0 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=0 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=0 ; 1:R3=0 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=0 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=0 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=0 ; 3:R0=4 ; 3:R2=1 ; x=3"

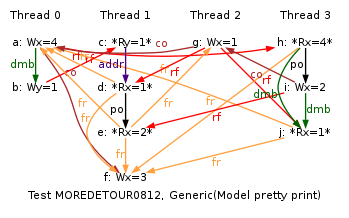

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=2 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=2 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=4 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=1 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=0 ; 1:R3=0 ; 3:R0=1 ; 3:R2=2 ; x=3"

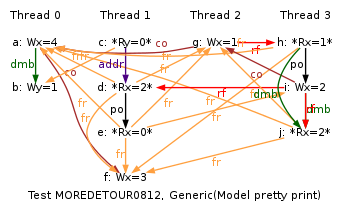

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=0 ; 3:R0=1 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=0 ; 3:R0=1 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=0 ; 3:R0=1 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=1 ; 3:R0=1 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=1 ; 3:R0=1 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=1 ; 3:R2=2 ; x=3"

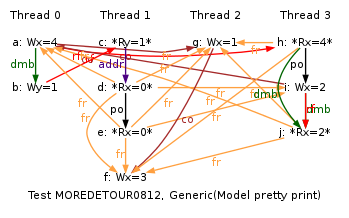

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=1 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=0 ; 1:R3=0 ; 3:R0=4 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=0 ; 3:R0=4 ; 3:R2=2 ; x=3"

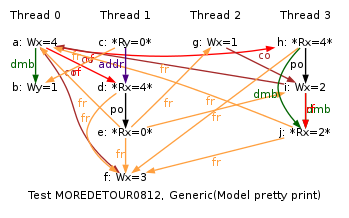

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=0 ; 3:R0=4 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=0 ; 3:R0=4 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=4 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=2 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=0 ; 1:R3=0 ; 3:R0=1 ; 3:R2=3 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=1 ; 3:R0=1 ; 3:R2=3 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=1 ; 3:R2=3 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=1 ; 3:R2=3 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=4 ; 3:R2=3 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=4 ; 3:R0=4 ; 3:R2=3 ; x=3"

Executions for behaviour: "1:R0=1 ; 1:R2=1 ; 1:R3=4 ; 3:R0=0 ; 3:R2=4 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=0 ; 3:R0=1 ; 3:R2=4 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=0 ; 3:R0=1 ; 3:R2=4 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=0 ; 3:R0=1 ; 3:R2=4 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=1 ; 3:R0=1 ; 3:R2=4 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=1 ; 3:R0=1 ; 3:R2=4 ; x=3"

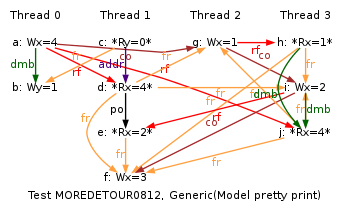

Executions for behaviour: "1:R0=1 ; 1:R2=2 ; 1:R3=2 ; 3:R0=1 ; 3:R2=4 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=4 ; 1:R3=2 ; 3:R0=1 ; 3:R2=4 ; x=3"

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=0 ; 3:R0=1 ; 3:R2=2 ; x=4"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=0 ; 3:R0=1 ; 3:R2=2 ; x=4"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=1 ; 3:R0=1 ; 3:R2=2 ; x=4"

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=0 ; 3:R0=3 ; 3:R2=2 ; x=4"

Executions for behaviour: "1:R0=0 ; 1:R2=1 ; 1:R3=0 ; 3:R0=1 ; 3:R2=3 ; x=4"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=0 ; 3:R0=1 ; 3:R2=3 ; x=4"

Executions for behaviour: "1:R0=0 ; 1:R2=2 ; 1:R3=1 ; 3:R0=1 ; 3:R2=3 ; x=4"

ARM MOREDETOUR0812
"DMBdWW Rfe DpAddrdR DetourR DetourRW Wse"
Cycle=Rfe DpAddrdR DetourR DetourRW Wse DMBdWW
Prefetch=0:x=F,0:y=W,1:y=F,1:x=W
Com=Rf Ws
Orig=DMBdWW Rfe DpAddrdR DetourR DetourRW Wse
{
%x0=x; %y0=y;
%y1=y; %x1=x;
%x2=x;
%x3=x;
}
 P0           | P1              | P2           | P3           ;
 MOV R0,#4    | LDR R0,[%y1]    | MOV R0,#1    | LDR R0,[%x3] ;
 STR R0,[%x0] | EOR R1,R0,R0    | STR R0,[%x2] | MOV R1,#2    ;
 DMB          | LDR R2,[R1,%x1] |              | STR R1,[%x3] ;
 MOV R1,#1    | LDR R3,[%x1]    |              | DMB          ;
 STR R1,[%y0] | MOV R4,#3       |              | LDR R2,[%x3] ;
              | STR R4,[%x1]    |              |              ;
Observed
    1:R0=1; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=1; x=1;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=0; 3:R2=2; x=1;
and 1:R0=0; 1:R2=4; 1:R3=0; 3:R0=3; 3:R2=2; x=1;
and 1:R0=1; 1:R2=0; 1:R3=0; 3:R0=4; 3:R2=2; x=1;
and 1:R0=0; 1:R2=2; 1:R3=0; 3:R0=4; 3:R2=2; x=1;
and 1:R0=0; 1:R2=4; 1:R3=0; 3:R0=4; 3:R2=2; x=1;
and 1:R0=0; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=2; x=1;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=2; x=1;
and 1:R0=1; 1:R2=0; 1:R3=0; 3:R0=4; 3:R2=3; x=1;
and 1:R0=0; 1:R2=2; 1:R3=0; 3:R0=4; 3:R2=3; x=1;
and 1:R0=0; 1:R2=4; 1:R3=0; 3:R0=4; 3:R2=3; x=1;
and 1:R0=0; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=3; x=1;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=3; x=1;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=0; 3:R2=2; x=2;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=1; 3:R2=2; x=2;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=3; 3:R2=2; x=2;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=4; 3:R2=2; x=2;
and 1:R0=1; 1:R2=1; 1:R3=2; 3:R0=0; 3:R2=1; x=3;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=0; 3:R2=1; x=3;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=0; 3:R2=1; x=3;
and 1:R0=1; 1:R2=0; 1:R3=0; 3:R0=4; 3:R2=1; x=3;
and 1:R0=0; 1:R2=1; 1:R3=0; 3:R0=4; 3:R2=1; x=3;
and 1:R0=0; 1:R2=2; 1:R3=0; 3:R0=4; 3:R2=1; x=3;
and 1:R0=0; 1:R2=4; 1:R3=0; 3:R0=4; 3:R2=1; x=3;
and 1:R0=0; 1:R2=1; 1:R3=2; 3:R0=4; 3:R2=1; x=3;
and 1:R0=1; 1:R2=1; 1:R3=2; 3:R0=4; 3:R2=1; x=3;
and 1:R0=0; 1:R2=1; 1:R3=4; 3:R0=4; 3:R2=1; x=3;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=4; 3:R2=1; x=3;
and 1:R0=0; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=1; x=3;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=1; x=3;
and 1:R0=1; 1:R2=0; 1:R3=0; 3:R0=1; 3:R2=2; x=3;
and 1:R0=0; 1:R2=1; 1:R3=0; 3:R0=1; 3:R2=2; x=3;
and 1:R0=0; 1:R2=2; 1:R3=0; 3:R0=1; 3:R2=2; x=3;
and 1:R0=0; 1:R2=4; 1:R3=0; 3:R0=1; 3:R2=2; x=3;
and 1:R0=0; 1:R2=2; 1:R3=1; 3:R0=1; 3:R2=2; x=3;
and 1:R0=1; 1:R2=2; 1:R3=1; 3:R0=1; 3:R2=2; x=3;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=1; 3:R2=2; x=3;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=1; 3:R2=2; x=3;
and 1:R0=1; 1:R2=0; 1:R3=0; 3:R0=4; 3:R2=2; x=3;
and 1:R0=0; 1:R2=1; 1:R3=0; 3:R0=4; 3:R2=2; x=3;
and 1:R0=0; 1:R2=2; 1:R3=0; 3:R0=4; 3:R2=2; x=3;
and 1:R0=0; 1:R2=4; 1:R3=0; 3:R0=4; 3:R2=2; x=3;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=4; 3:R2=2; x=3;
and 1:R0=0; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=2; x=3;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=2; x=3;
and 1:R0=1; 1:R2=0; 1:R3=0; 3:R0=1; 3:R2=3; x=3;
and 1:R0=1; 1:R2=2; 1:R3=1; 3:R0=1; 3:R2=3; x=3;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=1; 3:R2=3; x=3;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=1; 3:R2=3; x=3;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=4; 3:R2=3; x=3;
and 1:R0=1; 1:R2=2; 1:R3=4; 3:R0=4; 3:R2=3; x=3;
and 1:R0=1; 1:R2=1; 1:R3=4; 3:R0=0; 3:R2=4; x=3;
and 1:R0=0; 1:R2=1; 1:R3=0; 3:R0=1; 3:R2=4; x=3;
and 1:R0=0; 1:R2=2; 1:R3=0; 3:R0=1; 3:R2=4; x=3;
and 1:R0=0; 1:R2=4; 1:R3=0; 3:R0=1; 3:R2=4; x=3;
and 1:R0=0; 1:R2=2; 1:R3=1; 3:R0=1; 3:R2=4; x=3;
and 1:R0=0; 1:R2=4; 1:R3=1; 3:R0=1; 3:R2=4; x=3;
and 1:R0=1; 1:R2=2; 1:R3=2; 3:R0=1; 3:R2=4; x=3;
and 1:R0=0; 1:R2=4; 1:R3=2; 3:R0=1; 3:R2=4; x=3;
and 1:R0=0; 1:R2=1; 1:R3=0; 3:R0=1; 3:R2=2; x=4;
and 1:R0=0; 1:R2=2; 1:R3=0; 3:R0=1; 3:R2=2; x=4;
and 1:R0=0; 1:R2=2; 1:R3=1; 3:R0=1; 3:R2=2; x=4;
and 1:R0=0; 1:R2=1; 1:R3=0; 3:R0=3; 3:R2=2; x=4;
and 1:R0=0; 1:R2=1; 1:R3=0; 3:R0=1; 3:R2=3; x=4;
and 1:R0=0; 1:R2=2; 1:R3=0; 3:R0=1; 3:R2=3; x=4;
and 1:R0=0; 1:R2=2; 1:R3=1; 3:R0=1; 3:R2=3; x=4;
